隧道火灾后应急检测

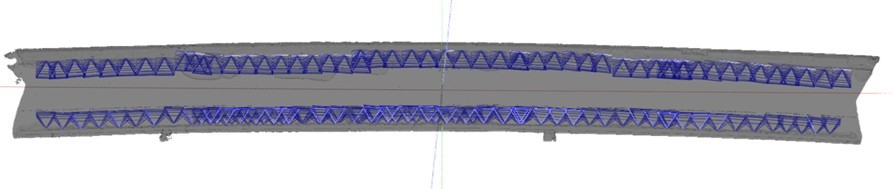

        火灾发生后，为摸清灾后结构烧伤的范围，得到表观损坏的形态及尺寸数据，使用3DZI技术开展了相关检测。应急检测组对受火灾影响的隧道区段进行了全面拍照，拍照时站立在检修道两侧拍摄，每隔2m拍摄一环，一环拍摄10张（左右各5张）。同时在左右边墙墙角每隔20m布置一个控制点，使用全站仪测定控制点的局部坐标。为检验三维重建结果，使用全站仪测量6个典型断面作为比照。

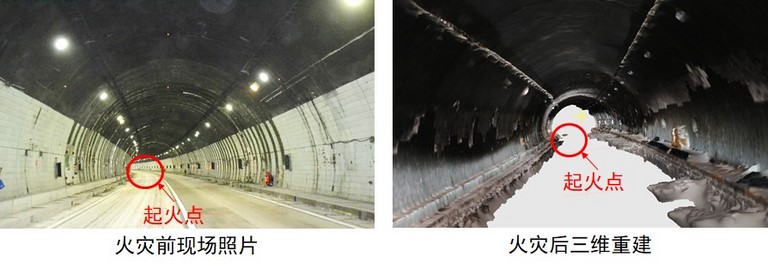

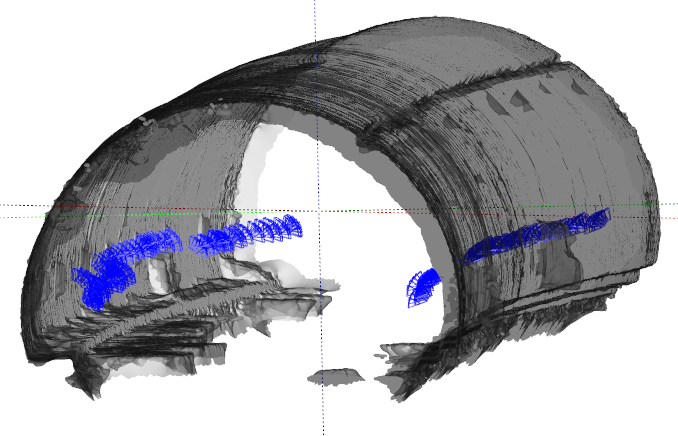

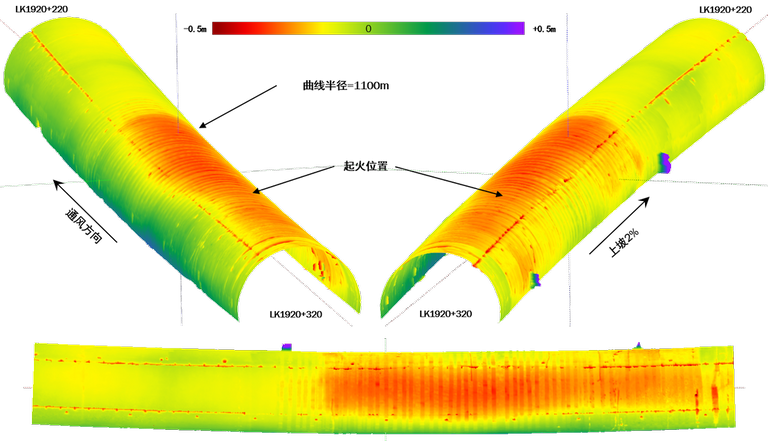

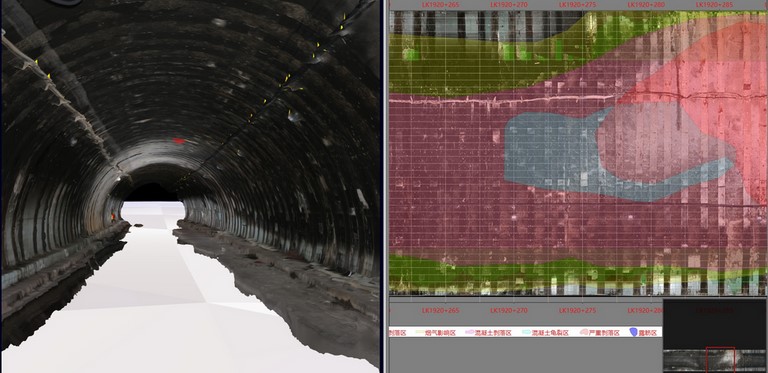

        对采集后的照片进行三维重建得到隧道实际轮廓曲面，并根据测定的控制点坐标将重建结果进行坐标转换。提取一侧墙角坐标进行空间曲线拟合，并以设计断面作为流线，沿左侧墙角控制点拟合曲线进行扫掠建模，作为隧道的标准三维轮廓。将三维重建轮廓与标准轮廓进行空间比较获得净空差值云图。使用标准轮廓对照片进行矫正拼接得到该区段表观展开全景影像。
