隧道施工过程检测

        借助3DZI技术，可使用普通单反相机对隧道开挖、初支后的隧道表面进行全面拍照，并在现场使用移动工作站对拍摄照片进行三维重建并与矫正拼接，实现对隧道施工净空的检测和地质展示图的构建。与传统检测方法相比具有全面性、时效性、经济性、简易性等多种有优点。现场实践证明，基于3DZI技术的隧道施工过程检测是一种成本低，对施工干扰少，现场作业高效灵活，检测范围全面，检测结果直观的新方法。

现场采集

        可使用普通单反相机手持拍摄，单循环毛洞拍摄时间可控制在10分钟以内，加上初支段的拍摄时间也可控制在20分钟以内；实施过程不增加工序和干扰正常工序，无架站移站的问题，可灵活躲避遮挡，并轻松应对现场临时补炮等突发情况。

数据处理

        使用三维重建软件对照片进行三维重建，利用公司自主开发的Bamboo软件进行设计模型的构建、净空分析，并构建展开图。净空分析结果可以直接生成Word附图、Excel统计表。

处理结果

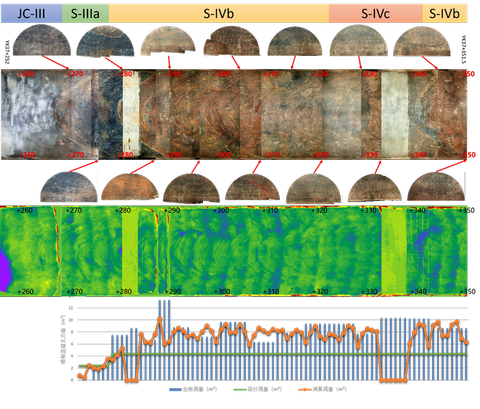

        对拍照数据进行处理后，可以得到隧道各工序作业后隧道的净空信息、地质信息及结构表观质量信息，并获得隧道的超欠挖位置、面积及体积数据，计算结果可以以云图、展开图、断面对比图等直观的手段进行展现。

酷炫地质素描

        使用施工过程采集的照片，我们使用3DZI技术制作了一段网上广为流传的“酷炫地质素描”。让大家如穿墙而过，感受一下隧道本来的面目。
