3DZI+地质雷达隧道缺陷检测

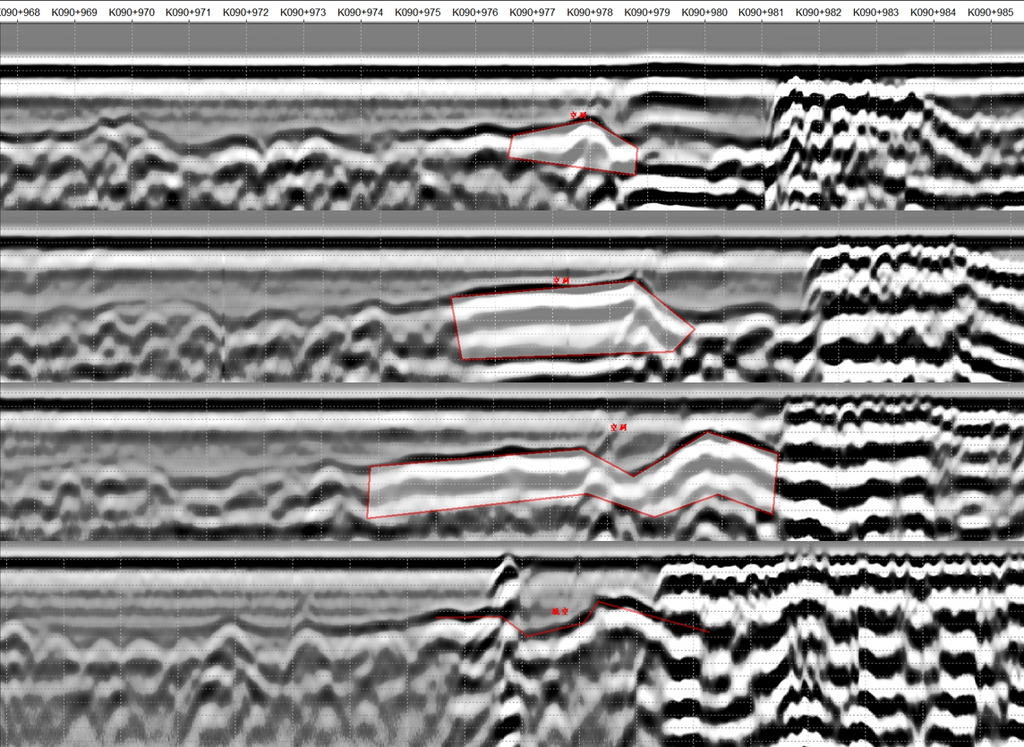

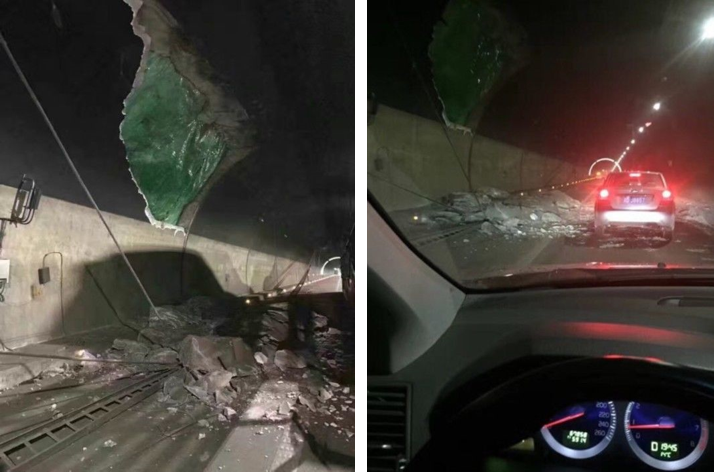

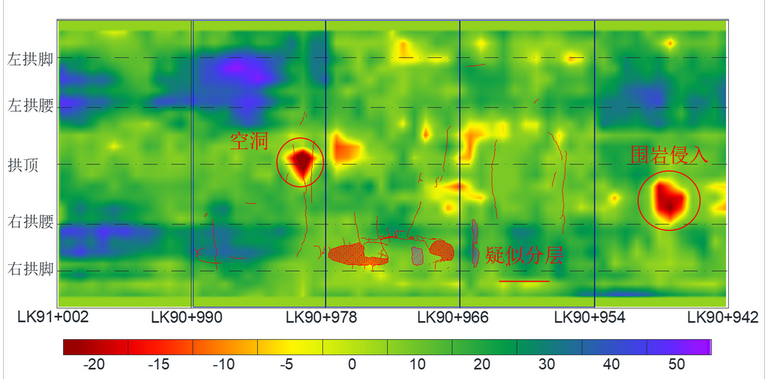

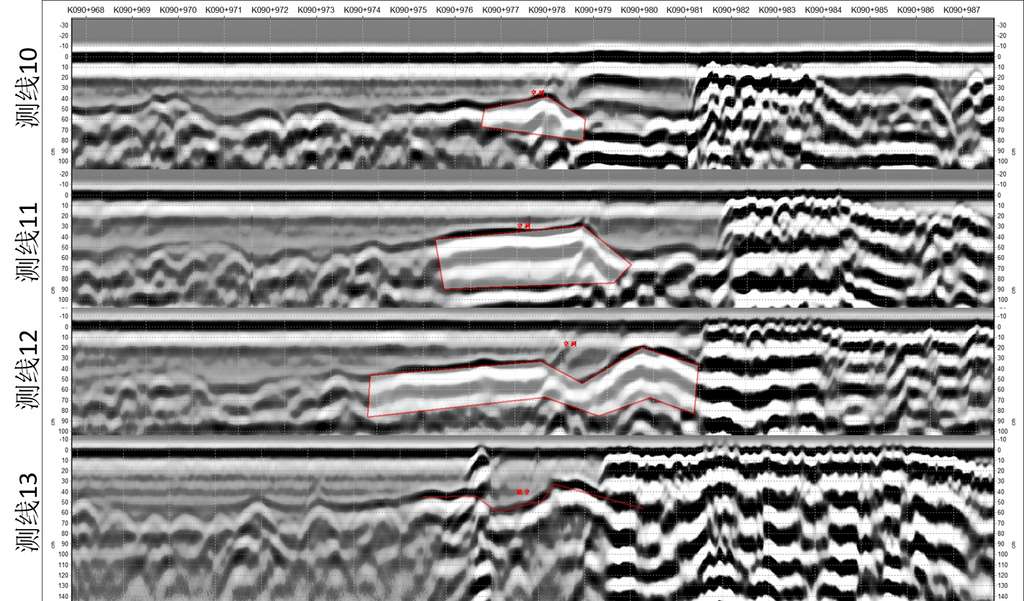

        某隧道出现了大面积剥落掉块现象。为探明问题原因及影响范围，使用相机对问题区段进行了全面拍照，并环向布置间距为1m的高密度测线使用地质雷达对衬砌进行扫描。对照片进行三维重建及矫正拼接，得到衬砌表观展开全景影像。使用矫正模型反向叠加地质雷达检测厚度，得到衬砌厚度云图。将展开全景影像与雷达检测结果进行叠加对比，发现防水板外露处二衬“总厚度”不小于设计厚度。推测问题成因是防水板挂贴施工不当，导致二衬混凝浇筑过程中倒灌入防水板外侧，造成防水板切割混凝土，属典型施工缺陷。

          衬砌剥落位置二衬厚度基本满足设计要求，衬砌背后无缺陷。排除衬砌欠厚、存在空洞导致衬砌剥落的可能。

           推断问题成因是防水板挂贴施工不当，导致二衬混凝浇筑过程中倒灌入防水板外侧，造成防水板切割混凝土。防水板切割混凝土易对营运隧道造成严重危害。根据经验，一旦发现该问题，同一项目中往往存在多处，建议考虑对隧道全线进行详细排查。
