应用案例

对G4京港澳高速某火灾后的隧道现场进行了全面拍照，并使用三维重建技术和展开全景拼接技术对隧道火灾受损区段进行的全面的表观和净空检测，得到了火灾后的衬砌表观及净空的详细数据。分析表明，隧道火灾对衬砌结构混凝土造成损坏，导致其承载力下降的同时，还可能造成衬砌结构出现大变形现象。

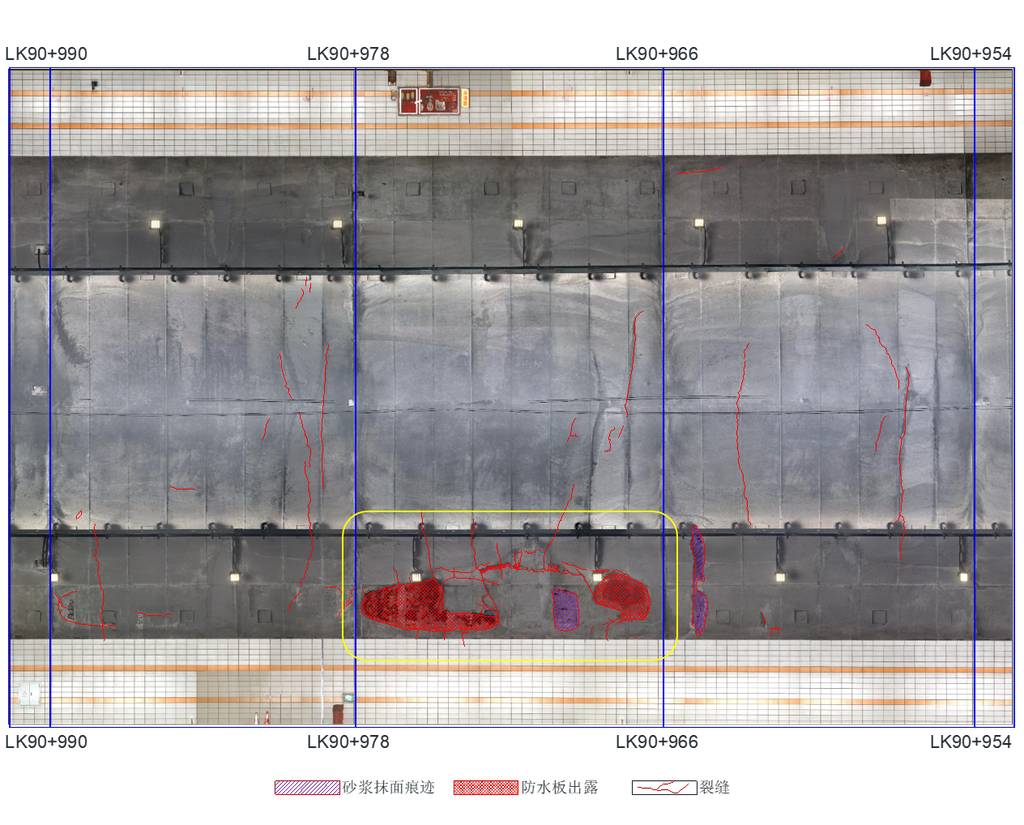

某隧道出现了大面积剥落掉块现象。为探明问题原因及影响范围，使用相机对问题区段进行了全面拍照，并环向布置间距为1m的高密度测线使用地质雷达对衬砌进行扫描。对照片进行三维重建及矫正拼接，得到衬砌表观展开全景影像。使用矫正模型反向叠加地质雷达检测厚度，得到衬砌厚度云图。将展开全景影像与雷达检测结果进行叠加对比，发现防水板外露处二衬“总厚度”不小于设计厚度。推测问题成因是防水板挂贴施工不当，导致二衬混凝浇筑过程中倒灌入防水板外侧，造成防水板切割混凝土，属典型施工缺陷。

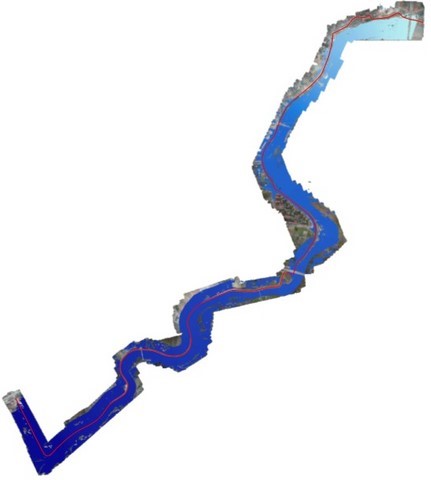

使用无人机对需要调查的堤防进行航拍，使用三维重构技术对调查区域进行三维实景建模，通过叠加洪水平面进行淹没分析可以全面直观的反映出堤防的薄弱环节。将航拍照片拼接成正射影像，使用3DZI联动浏览技术，可将地面漫游与天空俯视效果相结合，便于在模拟巡航的过程中查看反映淹没区域的现状。同时DZI正射影像方便缩放，方便在漫游过程中多尺度查看流域情况。
